案例背景

随着电子行业向高密度、高精度、微型化发展，PCB 线路板的孔位、孔径、线宽线距、焊盘完整性等关键参数直接影响产品可靠性与电气性能。传统检测方式易损伤基板、效率低、数据一致性差，难以满足批量生产与高精度管控要求。重庆万维二次元自动影像测量仪以非接触、高精度、全自动化优势，为线路板全流程质检提供稳定可靠的解决方案。

解决方案与实施亮点

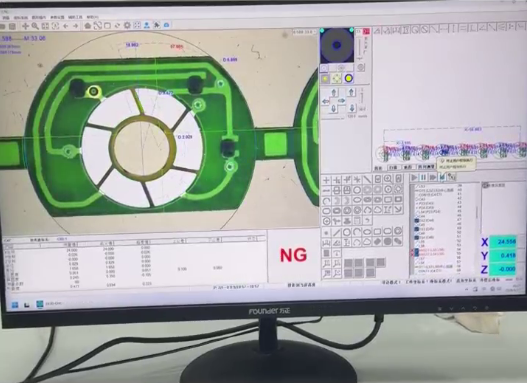

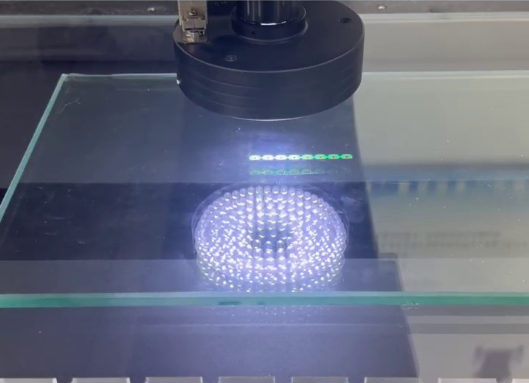

在 PCB 生产质检环节，采用重庆万维全自动影像测量仪完成全项尺寸与形位检测，设备搭载高分辨率工业相机实时采集高清影像，以非接触式光学测量全程无磕碰、无划伤，完美保护线路板基板与精密线路。

设备测量X、Y 轴精度 2.8+L/200μm，Z 轴精度 5.0+L/200μm，可稳定完成：

孔位精度与孔径尺寸测量、线路线宽、线距检测、焊盘完整性与位置度检测、平面几何尺寸与形位公差检测.

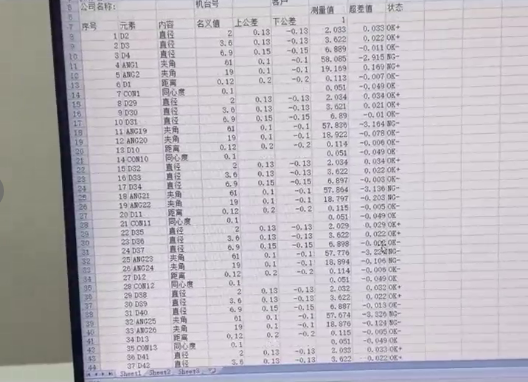

支持自动化编程批量运行，一次设定即可连续检测，大幅提升检测效率；检测完成后快速生成并导出标准化报告，实现数据可追溯、品质可管控，帮助企业建立标准化质检体系，满足电子行业高精度生产与出厂验收标准。

设备规格与测量能力

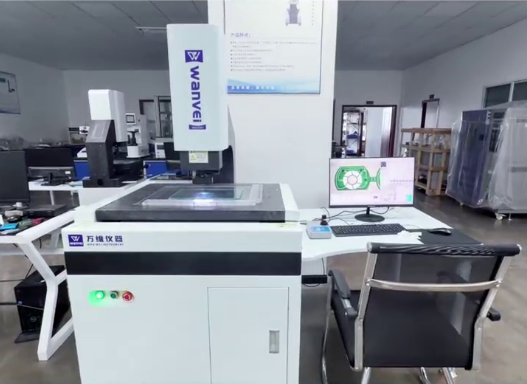

主流型号：WV3020、WV4030、WV5040、WV6050

精度指标：X、Y 轴：2.8+L/200μm 、Z 轴：5.0+L/200μm

三维测量配置：标配：影像测高功能、选配：点激光、线激光、接触式探针

软件测量功能：搭载专业几何测量软件，支持对点、线、圆弧、圆、矩形、椭圆、键槽（腰型特征）、开曲线、闭曲线、平面、圆柱、圆锥、球等元素精准测量。搭配测头或激光位移传感器后，可扩展测量三维空间曲面、圆柱、圆锥、圆球等 3D 元素，自动输出坐标值、长度、面积、体积等关键数据，满足二维与三维一体化检测需求。

应用价值

1.无损检测：非接触式测量，杜绝基板划伤、线路损伤

2.微米级精度：满足高端 PCB 与高密度线路板严苛检测标准

3.高效批量：自动化运行，显著提升产能与检测一致性

4.数据可追溯：自动生成报告，支撑品质管控与工艺优化

5.全场景覆盖：从常规线路板到精密印制板，多型号行程适配不同尺寸工件

总结

重庆万维二次元自动影像测量仪以高精度、高稳定、全自动化特性，成为 PCB 制造与电子组装行业质检优选设备，有效提升产品合格率、降低返工成本，助力企业实现高品质、高效率、标准化的精密制造。
