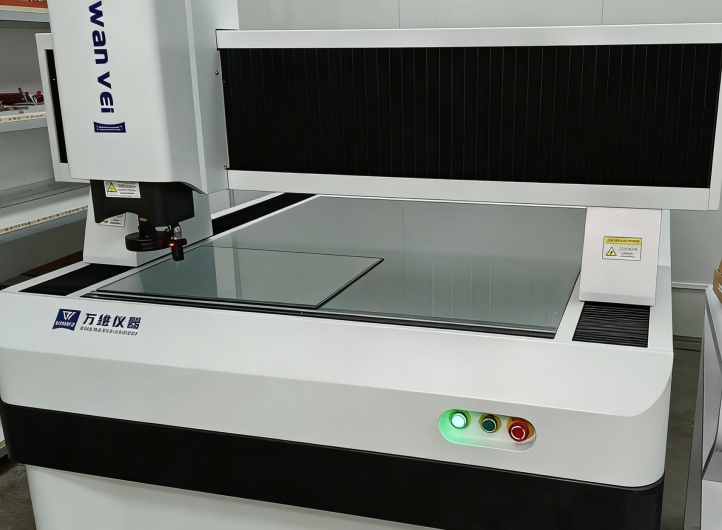

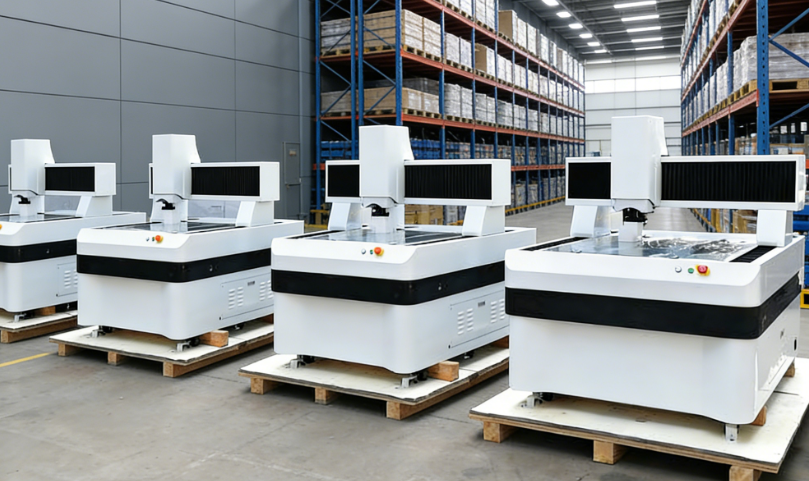

全自动龙门式影像仪（大行程专用）标配
龙门式影像测量仪通过非接触光学成像实现高精度测量，具备大行程、自动化、高稳定性等特点，主要用于精密制造、电子、航空航天等行业，对大型工件的尺寸和形位公差进行高效检测。
产品特点
-
结构与稳定性
◆基座采用 00 级大理石材料，坚固的平台设计，保证极高的稳定性及刚性；
◆可选配 Z 轴测量范围 300mm。 -
驱动系统
◆采用研磨级滚珠螺杆和精密线性导轨；
◆配合松下高性能交流伺服系统全闭环控制，实现高精度、高速度、高稳定性；
◆开放式贴片光学尺，精度达 0.0005mm；

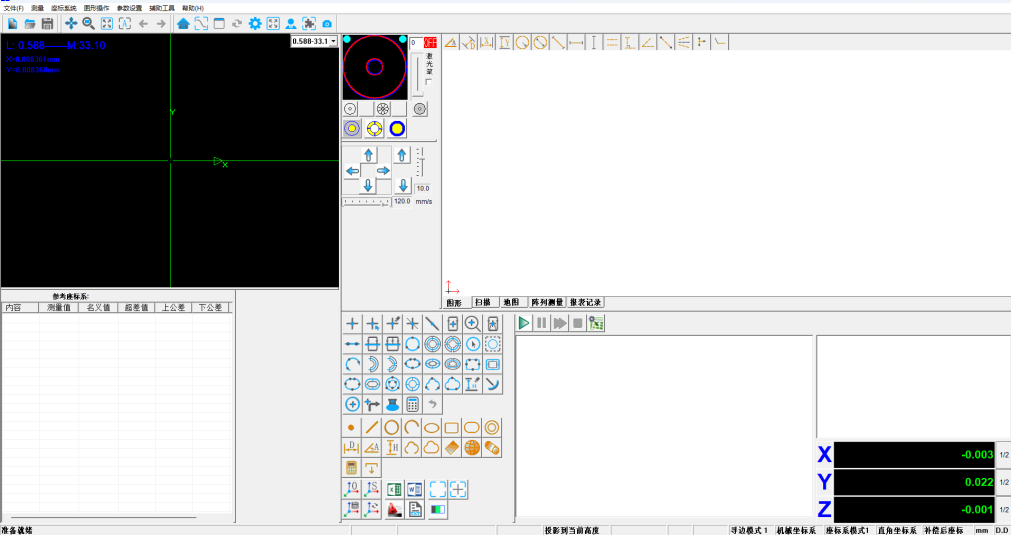

◆自主研发功能强大的全自动 3D 测量软件，支持可编程自动测量。 -
光学与软件
◆3D 定制工业高清 CCD，提供高质量测量画面与快速测量速率；
◆全自动变倍镜头，改变倍率后无需重新校正；
◆可程控四环八区 LED 表面冷光源、直轴轮廓冷光源（可选配同轴冷光源）。 -
丰富开放的外设连接功能（选配）
◆支持影像、探针、激光共轴测量，可编程自动测量；
◆丰富开放的外设连接功能，可外接测头、激光传感器、白光传感器、机械手等设备，整合后可精确测量工件高度及 3D 尺寸。
规格参数
| 型 号 | WV6050 | WV8060 | WV1080 | WV1210 |
| X、Ｙ、Z轴测量行程 | 600*500*200mm | 800*600*200mm | 1000*800*200mm | 1200*1000*200mm |
| 承 重 | 50kg | 50kg | 50kg | 50kg |
| 测量精度（单位μm） | X、Y轴 2.8+L/200 | |||
| 测量速度 | X Y :300mm/s Z :80mm/s | |||
| 光栅尺分辨率 | 0.0005MM | |||
| 重复性精度 | ≤0.002MM | |||
| 高清相机 | 标配：数字相机：130万像素 、选配： 200万像素 、 500万像素 | |||
| 镜头组（物镜） | 0.7-4.5X变倍镜头（手动、自动可选） | |||
| 影像放大倍率（目镜） | 1倍目镜:36X－180X （标配） | |||
| 0.5倍目镜:20X-120X （选配）、2倍目镜:50X-260X （选配） | ||||
| 照明系统（亮度可调） | 表面光：可程控五环八区LED冷光源 | |||
| 底灯：远心轮廓冷光源 | ||||
| 机器外形尺寸（mm） | 1560*1130*1700 | 1760*1230*1700 | 1930*1420*1700 | 2160*1620*1700 |
| 机器重量 | 980kg | 1300kg | 1800kg | 2200kg |
