金相试样制备四大步骤｜金相切割镶嵌磨抛及显微观测整套设备

2026-10-09

来源: 万维小编

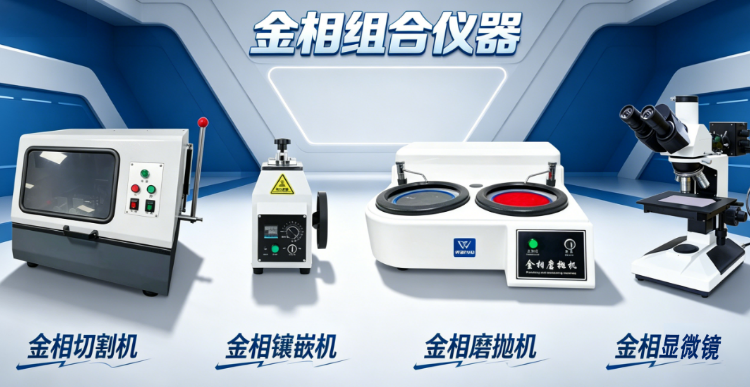

想要获取可靠的材料微观组织检测结果，标准化的金相试样制备是基础。完整制样流程包含取样、镶嵌、磨抛、显微观测四大环节，每一步选用的设备性能，都会直接影响最终金相观测效果。重庆万维仪器提供全链条金相制样设备，一站式完成金相试样制备工作。

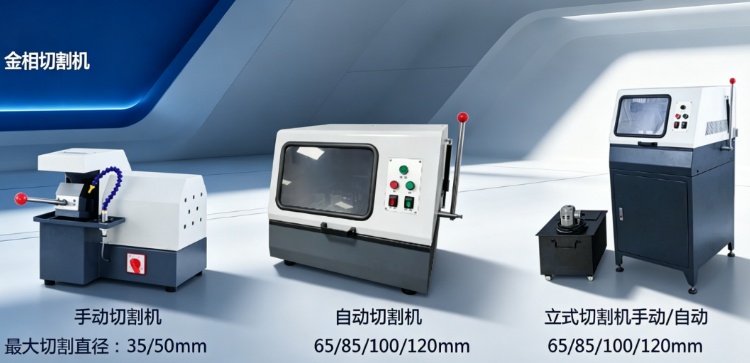

01 第一道工序：金相切割机（试样取样）

取样作为金相制样的起始环节，万维 QG 系列金相切割机从安全、精度、耐用性、操作便捷性多维度优化，解决传统取样作业中的各类难题。 ✅ 适配金相、岩相取样作业，金属、非金属试样均可稳定切割，满足实验室标准化制样要求。 ✅ 配套快速夹紧机构，试样拆装操作简单，圆棒、板材以及异形工件都可以稳定夹持，提升制样效率。 ✅ 整机搭载循环冷却水箱，冷却液持续循环带走热量，避免试样高温损伤金相组织，冷却系统自带过滤结构，清洁维护便捷。 ✅ 砂轮轴套、钳口、工作台选用不锈钢材质，耐磨、抗腐蚀，日常保养简单，降低长期运维成本。 ✅ 机型种类丰富，包含基础台式、翻盖、立式翻盖款式；支持手动、手自一体两种操作模式，可根据试样需求提供非标定制。

标准机型参数

规格型号	最大切割截面	切割片规格	主轴转速	操作模式
QG-1	Φ35mm	300×2×32mm	2800r/min	手动
QG-2	Φ50mm	300×2×32mm	2800r/min	手动
QG-65T（台式翻盖）	Φ65mm	300×2×32mm	2800r/min	手动 / 自动可选
QG-85T（台式翻盖）	Φ85mm	300×2×32mm	2800r/min	手动 / 自动可选
QG-65T（立式翻盖）	Φ65mm	300×2×32mm	2800r/min	手动 / 自动可选
QG-85T（立式翻盖）	Φ85mm	300×2×32mm	2800r/min	手动 / 自动可选

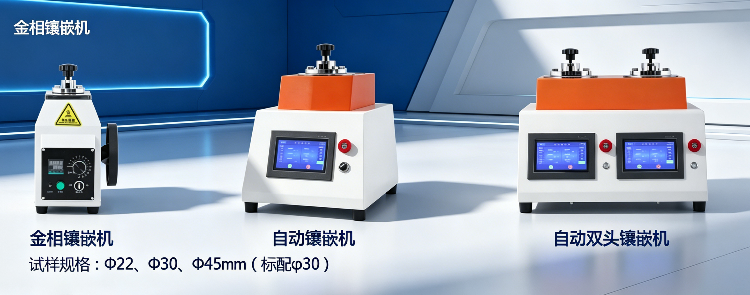

02 第二道工序：金相镶嵌机（试样固化）

完成取样之后，针对细小、薄脆或者不规则试样，需要使用金相镶嵌机做固化处理。万维金相镶嵌机采用热压固化工艺，可将异形试样压制成统一规格样块，解决多种制样痛点： ✅ 牢牢固定薄脆、细小试样，防止后续磨抛阶段发生形变、破损。 ✅ 统一试样外形尺寸，打磨过程受力均匀，保证观测面平整、检测精度稳定。 ✅ 对试样边缘起到保护效果，减少崩边、倒角等常见缺陷。 ✅ 导电型、绝缘型镶嵌料均可适配，覆盖多种材质检测场景。

标准机型参数

表格

型号	设备类型	试样规格	控制系统	工位数量
XQ-2B	手动镶嵌机	Φ22 / Φ30 / Φ45mm	数显温控 + 实体调节旋钮	1
ZXQ-3Q	气动单头全自动镶嵌机	Φ22 / Φ30 / Φ45mm	PLC 智能控制 + 7 寸触摸屏，温压精准控制，自带自动水冷	1
ZXQ-4Q	气动双头全自动镶嵌机	Φ22 / Φ30 / Φ45mm	PLC 智能控制 + 7 寸触摸屏，温压精准控制，自带自动水冷	2

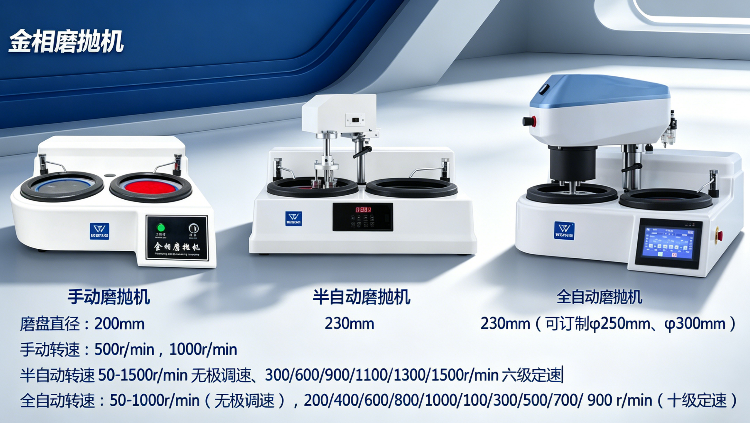

03 第三道工序：金相磨抛机（试样打磨抛光）

磨抛是金相制样的核心环节。万维金相磨抛机针对切割、镶嵌完成的试样依次开展粗磨、精磨与镜面抛光，消除试样表层加工损伤，制备平整无变形的镜面样品，用于金相微观组织观测。 ✅ 机身采用加厚钣金喷塑结构，搭配 ABS 材质集污盘，抗污易清理，整机稳定性强，维护难度低。 ✅ 搭载全铜电机，运行抖动小、噪音低，保障磨抛均匀性，延长设备使用寿命。 ✅ 变频驱动设计，集成多档快切、无级调速与定时功能，支持正反转、双盘同步作业。 ✅ 支持非标定制，可选择手动、半自动、全自动版本；磨头可选配 1 至 6 个试样工位，标配全铜水龙头，防锈性能优异。

标准机型参数

表格

型号	磨盘直径	调速方式	单次制样数量
MP-2	φ200mm	500/1000r/min 双档转速	双盘作业
MPZ-2B-1、MPZ-2B-2	φ230mm	50–1000r/min 无级调速	1–3 个
YMPZ-2M、YMPZ-2M-2	φ230/250/300mm	多档位定速 + 无级调速	4 - 6 个

04 第四道工序：金相显微镜（组织观测）

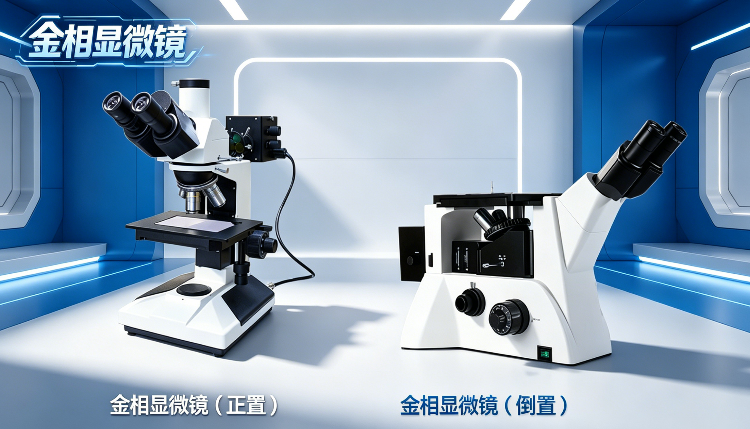

试样经过切割、镶嵌、磨抛处理后，即可使用金相显微镜观测微观组织。重庆万维仪器提供正置与倒置两类金相显微镜，根据样品形态选择机型，完成金相组织分析与检测判定。

正置金相显微镜 FL7000W ✅ 物镜布置在载物台上方，样品观测面朝上摆放，放置样品直观简单 ✅ 整机结构紧凑，日常维护便捷 ✅ 高倍物镜成像质量出色 ✅ 适合镶嵌样、薄片、镀层等小型试样的观测工作

倒置金相显微镜 FCM-5000W ✅ 物镜安装在载物台下方，样品厚度基本不受限制 ✅ 仅需要打磨抛光观测面，样品背面无需找平，大块厚重工件可直接上机检测 ✅ 载物台承重性能优秀，适合锻件、铸件、大型零部件金相检测 ✅ 在工业理化检验、材料失效分析场景使用十分便捷

标准型号参数

表格

正置金相显微镜 FL7000W	倒置金相显微镜 FCM-5000W
有限远色差校正光学系统	无限远色差校正光学系统
三目镜筒，倾斜 30°，内置可切换检偏振片	铰链式双目镜筒，45° 倾斜，瞳距调节 53~75mm
大视野 WF10X (Φ18mm)	平场大视野目镜 WF10X/22mm（选配）
标配：PL L5X、10X、40X、60X（长距平场消色差）	标配：PL L10X、20X、50X、100X（无限远平场消色差）
四孔滚珠内定位转换器	五孔滚珠内定位转换器
粗微动同轴调焦，微动格值 2μm，带锁紧、限位装置	粗微动同轴调焦，微动格值 2μm，带锁紧装置
双层机械移动台，185×140mm，移动行程 75×50mm	机械移动载物台 242×200mm，移动行程 30×30mm，可旋转圆台
6V20W 卤素灯，亮度可调，落射照明，搭载起偏振片	6V30W 卤素灯，亮度可调，配置起偏 + 检偏镜组
FMIA2023 软件，500 万索尼摄像装置，0.65X 适配镜、测微尺	FMIA2020 软件，300 万索尼摄像装置，0.65X 适配镜、测微尺
选配：分化目镜、16X 目镜、多款物镜、1200 万相机、惠普电脑	选配：多款物镜、惠普商务电脑

整套金相制样由取样、镶嵌、磨抛、显微观测串联而成，各个环节紧密关联。重庆万维仪器金相制样设备品类齐全，可适配高校、工厂理化实验室各类材料检测需求，支持非标定制，为金相组织分析提供稳定硬件支撑。若您需要金相制样设备方案及报价，欢迎联系重庆万维仪器，结合样品类型、检测频次，定制专属整套金相制样方案。
